Placa Keyestudio UNO amb connector de 3 pins basada en Arduino
Introducció
La placa Keyestudio UNO és una placa basada en la placa Arduino amb el microcontrolador ATmega328P que, a diferència de la versió estàndard, incorpora la interfície de tres pins (VCC, GND i Senyal) per a cadascuna de les entrades i sortides d'Arduino.
Keyestudio UNO incorpora la interfície o capçalera de 3 pins que facilita la connexió de sensors i actuadors, afegint l'alimentació VCC i GND per a cadascun dels elements, arribant fins i tot a estalviar la necessitat de treballar amb una placa de proves. Per a facilitar el connexionat, disposa d'una interfície de 3 pins que es correspon amb els 14 pins digitals, 6 pins analògics, 1 capçalera de pins per a comunicació en sèrie i 1 per a comunicació IIC o I2C. També té un interruptor lliscant per seleccionar l'alimentació de 5 V o de 3,3 V.

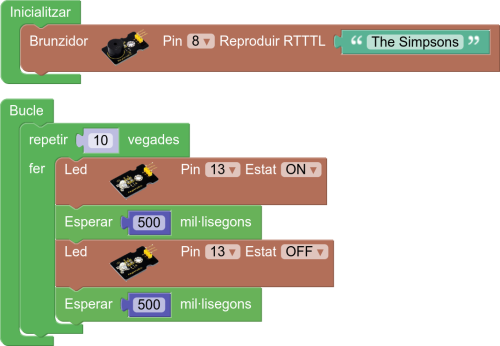

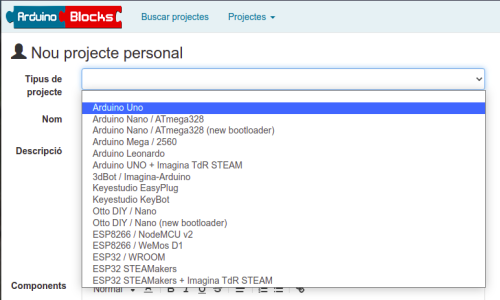

Programa en ArduinoBlocks
Especificacions tècniques
- Microcontrolador ATmega328P-PU
- Voltatge de funcionament 5 V
- Voltatge d'entrada (recomanat) 7-12 V
- Pins d'E/S digitals 14 (d'aquests 6 proporcionen sortida PWM)
- Pins d'E/S digitals PWM 6 (D3, D5, D6, D9, D10, D11)
- Pins d'entrada analògica 6 (A0-A5)
- Corrent CC per pin de E/S 20 mA
- Corrent CC para pin de 3,3 V 50 mA
- Memòria Flash 32 kB (ATmega328), 0,5 kB utilitza el gestor d'arrencada
- SRAM 2 kB (ATmega328P-PU)
- EEPROM 1 kB (ATmega328P-PU)
- Velocitat de rellotge 16 MHz
- Led integrat a D13
