Programació amb MicroBlocks

Abans de fer servir la placa ESP32 STEAMakers amb MicroBlocks cal configurar-la.

Amb la placa connectada al port USB i a l'entorn MicroBlocks ( aquí s'explica com fer-ho), feu servir qualsevol dels mètodes següents.

#Mètode 1: llibreria Servomotor

1.- Carregueu la llibreria «Servomotors» fent clic al botó Afegir Llibreria.
A la finestra emergent que apareixerà, feu doble clic a «Servomotors»- També podeu seleccionar «Servomotors» i després fer clic al botó «Obre»:

2.- A la columna esquerra apareixerà una nova categoria: «Servomotors». Feu-hi clic al damunt per veure els blocs que conté.

3.- Seleccioneu el bloc «posa el servo …» que es mostra a la imatge:

4.- Connecteu el servomotor al pin 14 (D7). Si feu servir un pin diferent, poseu aquest valor al primer paràmetre del bloc.
El segon és l'angle. Ha de ser «-90» graus.

5.- Feu clic al bloc per posicionar el servomotor.

#Mètode 2: llibreria Smart Farm

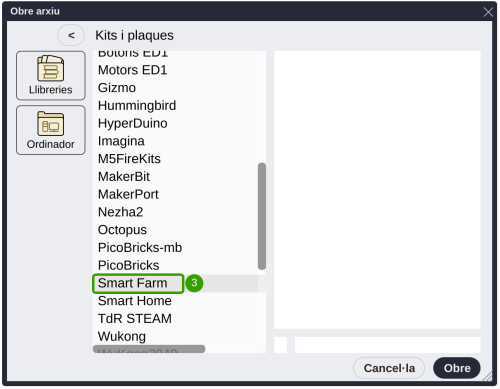

1.- Carregueu la llibreria «Smart Farm»:

Afegir llibreria › Kits i plaques › Smart Farm

2.- Busqueu el bloc

A la llista desplegable, haureu de canviar el valor «obre» per «tanca».

3.- Feu clic al bloc anterior per posicionar el servomotor.

Programació amb Arduinoblocks

Per poder establir comunicació entre l'entorn de programació Arduinoblocks i la placa, cal instal·lar i executar un programa: Connector Arduinoblocks.
A l'enllaç anterior també hi trobareu instruccions per començar a utilitzar Arduinoblocks.

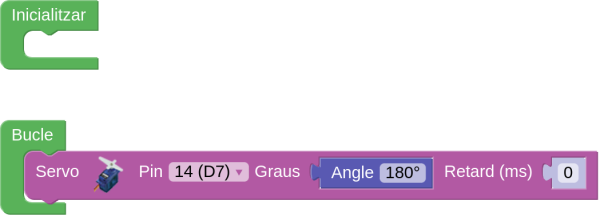

Elaboreu el programa següent i pujeu-lo a la placa ESP32STEAMakers per posicionar correctament el servomotor a 180º. Connecteu el servomotor al pin IO14 (D7):

El codi del programa resultant és el següent:

#include <ESP32Servo.h>
Servo servo_14;

void setup()
{
  	servo_14.attach(14);
}

void loop()
{
	yield();
  	servo_14.write(180);
}
