#04 EXPERIMENTS DIVERSOS

Experiment STEAM

Ens demanen realitzar un dispositiu basat en Arduino i TdR STEAM destinat a mesurar el temps que mantenen l'escalfor els radiadors de gas. Determinarem el temps que triga el radiador a baixar un grau de temperatura des del moment que l'apaguem.



Funcionament

En engegar el dispositiu, s'il·luminarà la pantalla LCD indicant que apaguis el radiador i premis el polsador SW1. Un cop premut el polsador el temps va contant fins que la temperatura baixa un grau. Quan la temperatura baixa un grau, el brunzidor emet un so intermitent durant 10 segons i la pantalla LCD mostra el temps que ha trigat en perdre un grau l'estança.



Components

Sensors/Actuadors interns

  • Sensor de temperatura LM35
  • Brunzidor
  • Polsador SW1


Sensors/Actuadors/Elements Externs

  • LCD alfanumèric 16×2

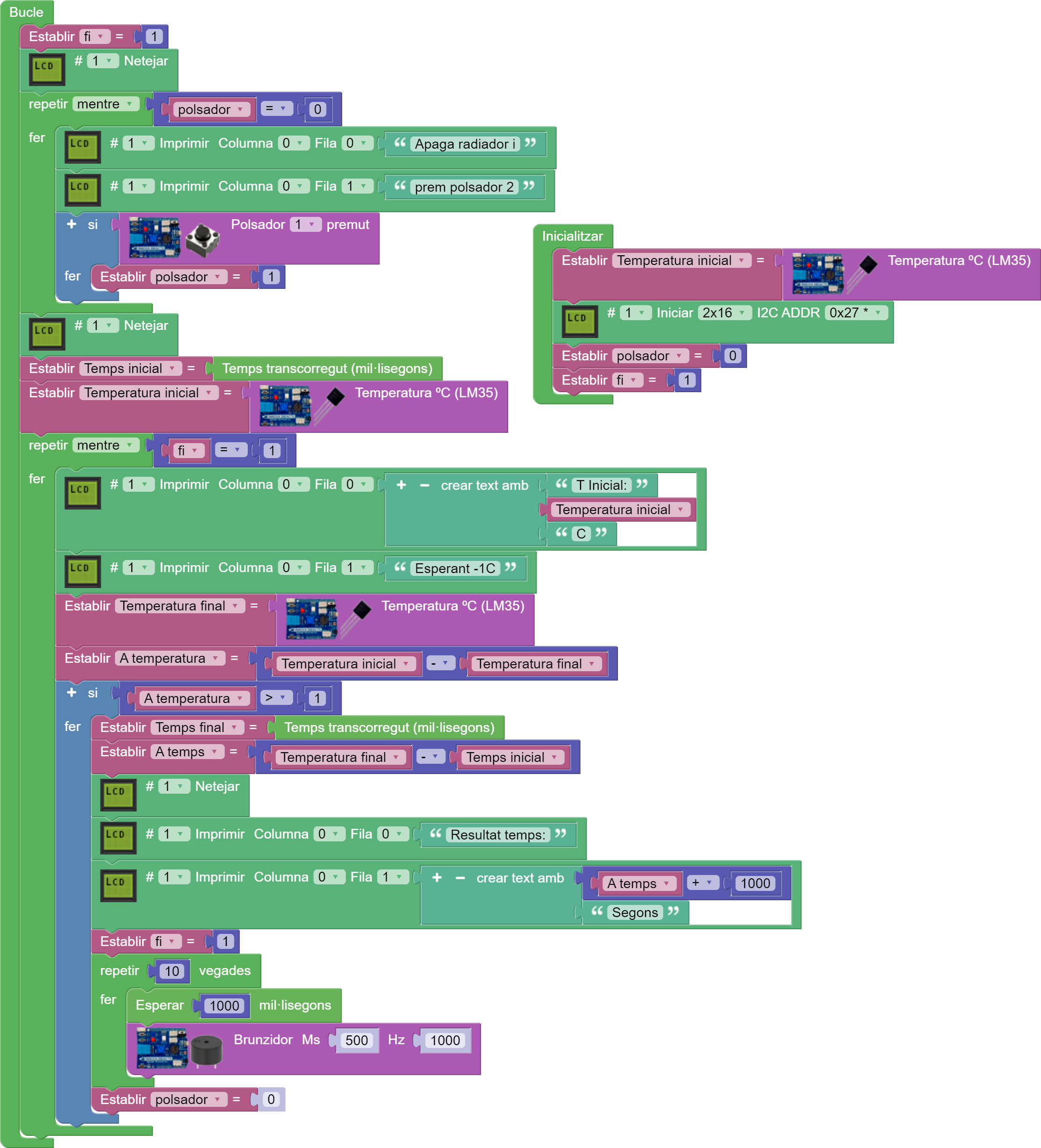

Programa


Instal·la el dispositiu en una estança que vulguis mesurar els paràmetres. Prem el polsador SW2 i quan sentis el brunzidor visualitza el resultat.

Veure el temps que triga per cada grau que perd i visualitzar el resultat en el serial plotter.
