#04 EXPERIMENTS DIVERSOS

Experiment STEAM

Ens demanen determinar la constant g de la gravetat. Per fer-ho, farem servir un dispositiu basat en Arduino i TdR STEAM destinat a mesurar el període que descriu un pèndol. Així, determinarem la constant g utilitzant la fórmula T²= 4π²l/g a diferents valors de longitud del pèndol.



Funcionament

Coloquem el sensor d'infraroig on està situat el pèndol en repòs. En engegar el dispositiu, s'il·luminarà la pantalla LCD. Aleshores llencem el pèndol i calculem mig període mitjançant el sensor de moviment: quan passa el pèndol davant seu el detecta i s'il·lumina el led vermell, i quan torna a detectar el pas del pèndol, s'indica a pantalla els nanosegons que ha trigat, que equivaldrà a mig període del pèndol.



Components

Sensors/Actuadors interns

  • LED (D12)


Sensors/Actuadors/Elements Externs

  • Sensor infraroig de detecció d'obstacles

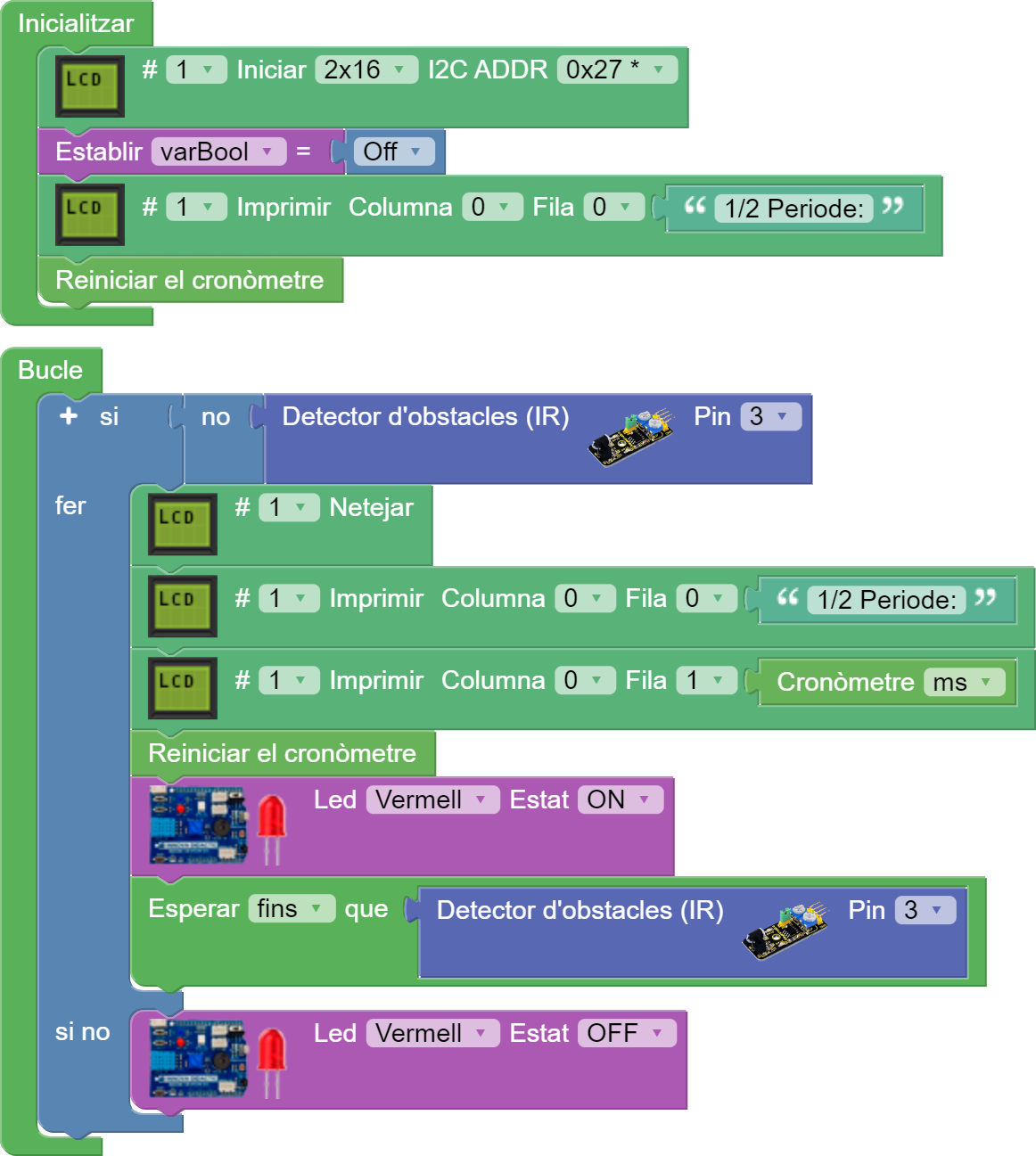

Programa

Fer un anàlisi per 10 longituds (l) diferents del pèndol i calcular la constant g de la gravetat.

Aconseguir que en el display LCD per una longitud determinada, en surti ja calculada la g.
