Experiment STEAM
Sistema d'audiometria automàtic per a determinar el llindar auditiu de freqüència superior
Ens demanen realitzar un dispositiu basat en Arduino i TdR STEAM destinat a climatitzar un recinte tancat amb la possibilitat de seleccionar la temperatura de referència, de forma digital, entre els 18 i els 28°C. Cal visualitzar les temperatures en LCD.
Funcionament
Amb SW1 s'incrementa la temperatura de referència, i SW2 la disminueix. El LCD mostra la temperatura real i la de referència.
Quan la temperatura real és inferior a la de referència, el led RGB estarà en vermell (escalfem), sí és superior estarà en blau (refredem), i si està en verd, la temperatura és correcte.
Quan la temperatura real és inferior a la de referència, el led RGB estarà en vermell (escalfem), sí és superior estarà en blau (refredem), i si està en verd, la temperatura és correcte.
Components
Sensors/Actuadors interns
- Polsador Sw1 i SW2
- LED RGB (D6, D9, D10)
Sensors/Actuadors/Elements Externs
- Display LCD

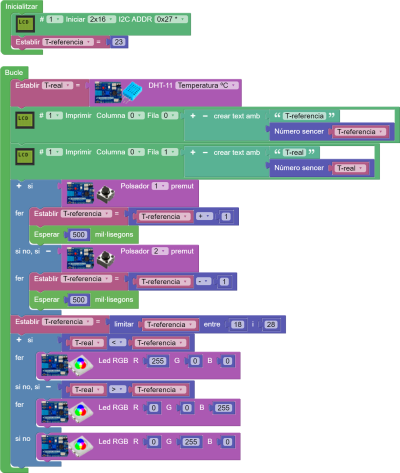

Programa
Observa la temperatura real en el LCD, seguidament ajusta la referencia, pujant-la o baixant-la, i observa els canvis del LED RGB.
Reptes de millora
Fes les modificacions necessàries per tal d'enviar les dues temperatures pel port sèrie i visualitzar, mitjançant el plotter de la consola, les seves gràfiques en temps real.
