Experiment STEAM

Ens demanen realitzar sistema d'alarma domèstic, basat en Arduino i TdR STEAM, per a una llar domòtica.



Funcionament

En engegar el dispositiu, està en repòs fins activar l'alarma amb el comandament IR prement el “1”. Llavors, s'il·luminarà un led vermell i veurem al display ‘Alarma Activada’ i escoltarem una melodia, que ens indica que està esperant rebre alguna dada dels sensors externs per activar l'avís d'alarma.
L'alarma s'activarà en cas que:
  • Temperatura superior en 30°C (detecció incendi)
  • Detecció de llum superior a 35 (obertura finestra carrer)
  • Detecció de soroll superior a 380 (s'ha escoltat alguna intrusió)


Amb qualsevol activació, indicarà al display el tipus d'alarma i emetrà un soroll acústic. Passat un temps, torna a estat activat. L'alarma es desactiva prement “0” al comandament i visualitzant “Alarma OFF” al display.



Components

Sensors/Actuadors interns

  • Buzzer
  • Light (A1)
  • IR (D11)
  • LM35 (A2)
  • LED4 (D12)


Sensors/Actuadors/Elements Externs

  • Micro (A3)
  • Display

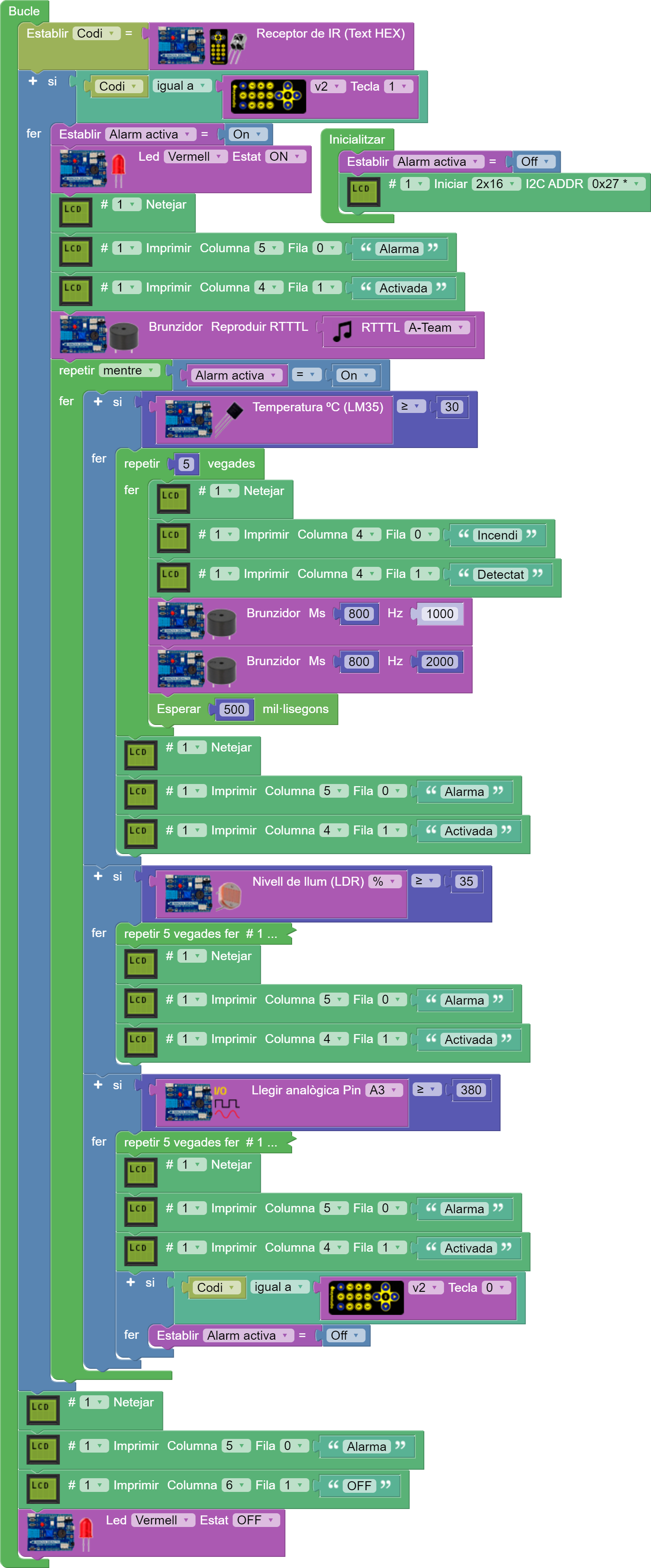

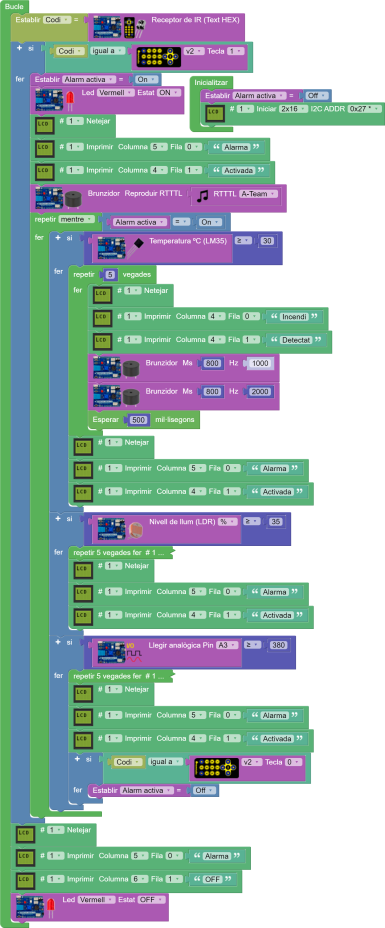

Programa

Canviar el codi de la programació per tal que el codi d'activació/desactivació sigui de dos a més caràcters en comptes de només 1 i 0.
